A-105-4 Quad Poly VCF

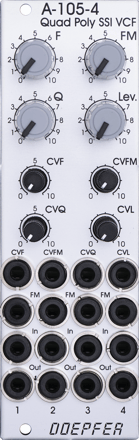

Doepfer A-105-4 Quad Poly VCF
A-105-4 ist Doepfers erstes polyphones Filtermodul und in erster Linie für polyphone Anwendungen gedacht. Das Modul beinhaltet vier 24dB-Tiefpassfilter vom Typ SSM2044/SSI2144 mit gemeinsamen, manuellen Bedienelementen und Steuerspannungseingängen für alle Parameter. Jedes Filter besitzt jeweils einen eigenen FM-Eingang, Audio-Eingang und Audio-Ausgang. Die FM-Eingänge werden üblicherweise mit den Ausgängen des zugeordneten polyphonen Hüllkurven-Generators A-141-4 verbunden. Die Hüllkurven-Intensität für alle Filter wird mit dem FM-Regler von Hand eingestellt und kann zusätzlich über den CVFM-Eingang auch von einer externen Steuerspannung gesteuert werden (z.B. Zufallsspanung, LFO, Sequenzer, Midi-gesteuerte CV, Anschlagdynamik-CV). Zu diesem Zweck wird jeder der vier FM-Eingänge einem eigenen VCA zugeführt, dessen Verstärkung über den FM-Regler und den CVFM-Eingang gesteuert wird. Der Ausgang jedes VCAs wird zu der Frequenz-Steuerspannung des betreffenden Filters addiert (die von der Stellung des Reglers F und dem Eingang CVF bestimmt wird).
Zusätzlich ist auch eine gemeinsame Frequenzmodulation aller vier Filter über den Steuereingang VCF mit zugehörigem Abschwächer möglich.
Der Steuerbereich des Audio-Pegel-Reglers L ermöglicht auch Verzerrungen (Clipping/Distortion) mit üblichen A-100-Signal-Pegeln (z.B. mit den Ausgängen des Quad-VCOs A-111-4 als Filtereingänge). Auch dieser Parameter ist spannungssteuerbar (CVL), ebenso wie die Resonanz (CVQ).
Folgende Bedienelemente und Ein/Ausgänge stehen zur Verfügung:
- Frequenz F (manuelle Einstellung)
- Frequenz-Modulations-Intensität FM (manuelle Einstellung)
- Resonanz Q (manuelle Einstellung)
- Audio-Eingangspegel L (manuelle Einstellung)
- CVF Regler (Abschwächer für die Frequenz-Steuerspannung CVF)
- CVFM Regler (Abschwächer für die Steuerspannung, die die Frequenz-Modulations-Intensität steuert VCFM)
- CVQ Regler (Abschwächer für die Resonanz-Steuerspannung CVQ)
- CVL Regler (Abschwächer für die Audio-Pegel-Steuerspannung CVL)
- CVF-Buchse (Frequenz-Steuerspannung CVF)
- CVFM-Buchse (Steuerspannung für die Frequenz-Modulations-Intensität VCFM)
- CVQ-Buchse (Resonanz-Steuerspannung CVQ)
- CVL-Buchse (Audio-Pegel-Steuerspannung CVL)
- FM-Eingänge 1 - 4
- Audio-Eingänge 1 - 4
- Audio-Ausgänge 1 - 4
| Weitere Artikelnummern: | A-105-4 |
|---|
