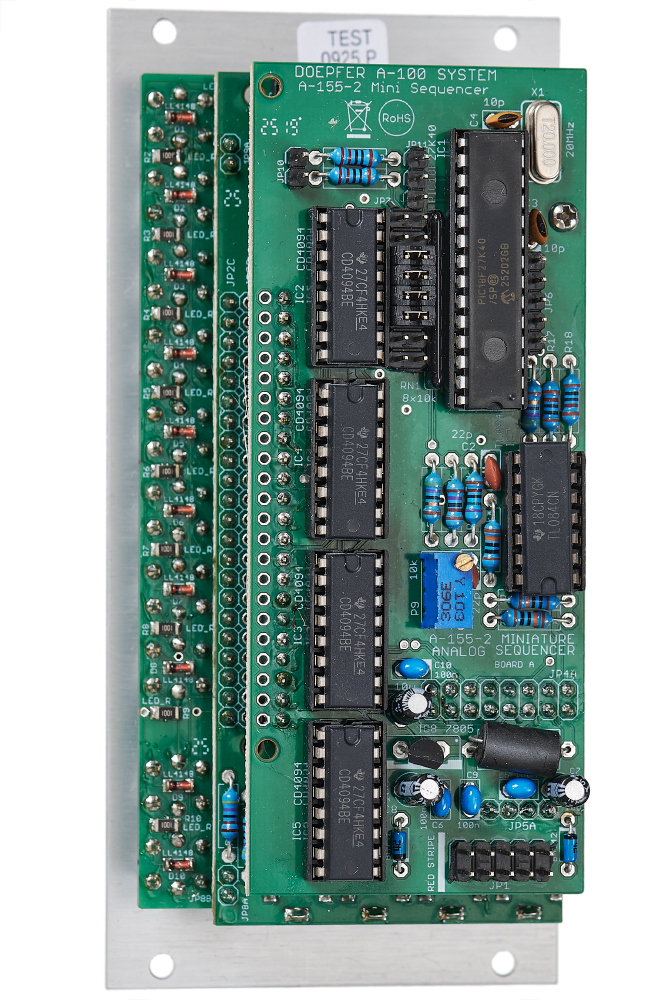

A-155-2 Miniature Analog Sequencer

Doepfer A-155-2

Das Modul A-155-2 ist ein kleiner, sehr kompakt aufgebauter Analog-Sequencer mit vielen Funktionen. Die Sequenz hat eine Länge von 8 Stufen. Für jede Stufe steht neben dem Drehregler für die Einstellung der Steuerspannung ein beleuchteter Taster zur Verfügung, der eine Reihe von Funktionen übernimmt: im Normalbetrieb wird mit dem Taster das Gate-Signal an der betreffenden Stufe gesetzt (Taster leuchtet) oder gelöscht (Taster leuchtet nicht). In Verbindung mit den Bedienelementen am unteren Rand haben die beleuchteten Taster aber weitere Funktionen: wird der Taster Function gedrückt gehalten, so kann - je nach Stellung des rechten Program-Schalters - mit den Leuchttastern die Funktion Sequenzlänge (Schalter in Position Limit),  Laufrichtung (Schalter in Position Direct. = Direction) oder Preset-Verwaltung (Schalter in Position Preset) angewählt werden. Wird der Taster Ratcheting gedrückt gehalten, so kann - je nach Stellung des linken Program-Schalter mit den Leuchttastern ein 2-, 3- oder 4-faches Ratcheting für jede Stufe getrennt an- und abgeschaltet werden (Schalter in Position Rx2, Rx3 oder Rx4).

Ist die Funktion Direct. angewählt, so kann eine der folgenden Laufrichtungen mit den beleuchteten Tastern gewählt werden:

• Abwärts
• Aufwärts
• 2 x Abwärts (jede Stufe wird im normalen Tempo zweifach gespielt, nicht zu verwechseln mit Ratcheting x2, siehe unten)
• 2 x Aufwärts (jede Stufe wird im normalen Tempo zweifach gespielt, nicht zu verwechseln mit Ratcheting x2, siehe unten)
• Pendeln Typ 1 (Anfangs- und End-Stufe werden doppelt gespielt)
• 2 x Pendeln Typ 1 (jede Stufe wird zweifach, Anfangs- und End-Stufe vierfach gespielt)
• Pendeln Typ 2 (Anfangs- und End-Stufe werden einfach gespielt)
• Zufällig (Rnd)
• Ist die Funktion Limit angewählt, so kann mit den beleuchteten Tastern die Länge der Sequenz begrenzt werden. Dabei werden erste und letzte Stufe der Sequenz mit 2 Tastern angewählt.
• Ist die Funktion Preset angewählt, so kann mit den beleuchteten Tastern eines der 8 Presets abgerufen werden. In einem Preset werden die Parameter gesetzte Stufen, Laufrichtung, Sequenzlänge und Ratcheting gespeichert. Um eines der 8 gespeicherten Presets abzurufen, hält man den Taster Function gedrückt und betätigt kurz den betreffenden Leucht-Taster, während der Program-Schalter auf Preset steht. Um die momentan eingestellten Parameter in einem der 8 Presets zu speichern, geht man ähnlich vor, hält aber den betreffenden Leucht-Taster länger gedrückt (ca. 3 Sekunden).

Wird der Taster Ratcheting gedrückt gehalten, so kann - je nach Stellung des linken Program-Schalter mit den Leuchttastern 2-, 3- oder 4-faches Ratcheting für jede Stufe getrennt an- und abgeschaltet werden (Schalter in Position Rx2, Rx3 oder Rx4). Ist an der betreffenden Stufe bereits ein anderes Ratcheting angewählt, so wird dieses dabei überschrieben. Näheres zu der Ratcheting-Funktion ist bei dem Modul A-160-5 erklärt.

Mit den Tastern Start/Stop und Reset wird die Sequenz von Hand gestartet, gestoppt oder auf Anfang gesetzt. Für die Reset-Funktion steht auch ein externer Steuereingang Reset zur Verfügung.

Das Modul hat keinen eingebauten Clock-Generator. Das Tempo wird über dem Clock-Eingang von außen gesteuert, wobei die positive Flanke des eingehenden Clock-Signals den Sprung auf die nächste Stufe der Sequenz auslöst.

Der Spannungsbereich der vom Modul erzeugten Steuerspannung kann in 3 Bereichen mit dem Kippschalter Range umgeschaltet werden: 0...+1V / 0...+2V / 0...+4V. Die Steuerspannung wird an der Buchse CV ausgegeben. Die Spannung ist nicht quantisiert. Intern steht eine 2-polige Stiftleiste zur Verfügung, an der die Daten in Form von Midi-Signalen zur Verfügung stehen (Note On/Off ab Midi-Tonhöhe 36 auf Midi-Kanal 1). Hier kann intern ein Midi-CV-Interface angesteuert werden, falls quantisierte Steuerspannungen gewünscht sind, z.B. das geplante Micro-CV-Interface A-190-9.

Das Gate-Signal erscheint an der Buchse Gate. Die Pulsbreite des Gate-Signals wird dabei von der Pulsbreite des Clock-Signals bestimmt, sofern an der betreffenden Position kein Ratcheting angewählt ist.
